FT50G/DT50G
フロント配線 シリーズ

FT50G/DT50G
  • 完全電磁式
  • 表面ねじ取付け/DINレール取付け
  • 安全設計/強化絶縁/耐電圧4000V
  • 豊富な遮断特性
  • RoHS対応品

型名 FT50G DT50G
引外し方式 完全電磁式 トリップフリー機構
極数 1〜3極
定格使用電圧 AC50/60Hz 250V
DC 125V
標準定格電流
※右記以外の電流値についても承ります。
0.05, 0.1, 0.25, 0.5, 0.75, 1, 1.5, 2, 2.5, 3, 5, 7.5
10, 15, 20, 25, 30, 40, 50A
定格遮断容量
(JIS C 8201-2準拠)
2000A(at AC50/60Hz 250V)
1000A(at DC125V)
開閉寿命 10000回以上(定格開閉6000回、無負荷開閉 4000回。開閉頻度6回/分。)
補助・警報回路定格
(抵抗負荷)
銀接点:AC50/60Hz 250V 5A, DC30V 5A
金接点:AC50/60Hz 125V 0.1A, DC30V 0.1A
微少負荷(0.1A以下)で使用される場合は[金接点]を推奨致します。
耐電圧
(リーク電流1mA以下)
AC50/60Hz 4000V 1分間
補助・警報回路の接点相互間は AC50/60Hz 600V 1分間
絶縁抵抗 DC500V メガーにて 100M Ω以上
基準周囲温度 25℃
使用周囲温度 -40〜+85℃ (但し、氷結無きこと)
特性カーブ601,608,620は+75℃まで。
こちらの「12.ディレーティングについて」をご覧ください。
許容相対湿度 45〜85%
耐振動 98m/s2(MIL‐STD‐202F‐201A)定格電流通電時(瞬時定格は定格電流の80%通電時)
耐衝撃 490m/s2(MIL‐STD‐202F‐213B‐A)定格電流通電時(瞬時定格は定格電流の80%通電時)
取付方式 表面ねじ取付け DINレール(35mm)取付け
ハンドル形状 トグル形 外形寸法図参照
ハンドル表示
ハンドル色 黒 又は 白(非標準品)
締付けトルク 取付けネジ(M3):0.4〜0.6N・m 端子ネジ(M5):1.8〜2.2N・m
重量 1極当り 約100g
ご使用上の注意 こちらをご覧ください。
  • ●鉄道車両配線用遮断器及び電安品についてはお問い合わせ下さい。
内部接続回路
回路形式 回路記号 回路図 特記事項
直列形 1 1 最も一般的な回路構成で、主接点と直列にコイルが接続されています。スイッチとしても、兼用できます。
直列形補助回路付 2(*) 1 直列形と補助回路との組合せです。
補助回路は主回路に連動します。
主回路がONの時にCOM−NOが導通し、
主回路がOFFの時はCOM−NCが導通します。
直列形警報回路付 S2(*) 1 直列形と警報回路との組合せです。
警報回路はトリップ時にのみ主回路に連動します。
通常はCOM−NOが導通し、
トリップ時にのみCOM−NCが導通します。
スイッチオンリー形 9 1 引外しコイルを持たないので、単体ではトリップしません。
スイッチオンリー形
補助回路付
9K(*) 1 スイッチオンリーと補助回路との組合せです。
引外しコイルを持たないので、単体ではトリップしません。

(*)FT50Gタイプへの適用が標準です。
(注)補助・警報回路は端子配列が〔LINE-COM-NO-NC-LOAD〕のリバースタイプも製作可能です。注文方法は品名末尾に銀接点は"(R)"、金接点は"(RG)"を付記して下さい。

コイルのインピーダンスと抵抗表AT25℃ 単位:Ω
定格電流
(A)
AC50/60Hz
インピーダンス
DC
抵抗
Curve105 Curve101,108,200
Curve301,308,320
Curve601,608,620 Curve5 Curve1,8,20
Curve301,308,320
0.05 150 432 560 110 400
0.1 40 115 147 24 110
0.25 6 17 27 3.5 15.6
0.5 1.6 3.8 5.1 .83 3.5
0.75 .7 1.5 2.5 .37 1.4
1 .4 .9 1.2 .2 .83
1.5 .18 .4 .53 .09 .37
2 .11 .22 .3 .06 .2
2.5 .07 .144 .2 .038 .13
3 .05 .097 .128 .023 .09
5 .025 .041 .049 .011 .038
7.5 .01 .02 .024 .0056 .019
10 .0058 .012 .013 .0033 .011
15 .0032 .0056 .006 .0021 .0056
20 .0025 .0033 .0042 .0015 .0033
25 .0021 .0022 .003 .0014 .0022
30 .002 .0021 .0025 .00135 .0021
40 .0018 .0017 .0018 .0012 .0017
50 .0016 .0014 .0015 .0011 .0014

許容差:±25%(20A以下), ±50%(25A以上)




遮断特性表(標準取付け姿勢時)

AT25℃ 単位:秒

   定格電流値に対する%
Curve No. 100% 125% 150% 200% 400% 600% 800% 1000%
AC
50/60Hz
105 NO TRIP MAY TRIP .007〜.04 .004〜.035 .004〜.03 .004〜.025 .004〜.02 .004〜.018
101 NO TRIP 1.5〜15 .5〜8 .2〜3 .03〜.5 .01〜.2 .004〜.09 .004〜.08
108 NO TRIP 10〜120 6〜60 2〜20 .2〜3 .012〜1 .005〜.5 .004〜.08
200 NO TRIP 60〜700 30〜300 10〜100 1.5〜20 .05〜9 .007〜.8 .004〜.15
601 NO TRIP .8〜15 .35〜7 .2〜3 .05〜.7 .025〜.35 .02〜.22 .015〜.18
608 NO TRIP 8〜80 4.5〜40 2〜20 .3〜5 .13〜2 .06〜1 .016〜.6
620 NO TRIP 50〜700 30〜350 10〜100 1.5〜15 .7〜7 .1〜4 .02〜3
DC
(リップル
5%以下)
5 NO TRIP MAY TRIP .007〜.032 .004〜.024 .004〜.02 .004〜.018 .004〜.016 .004〜.015
1 NO TRIP 1.5〜15 .7〜6 .3〜2 .04〜.4 .011〜.2 .004〜.1 .004〜.08
8 NO TRIP 8.5〜120 4.5〜40 1.8〜12 .15〜2 .04〜1 .006〜.5 .004〜.15
20 NO TRIP 40〜700 20〜300 8〜80 1.5〜20 .2〜8 .008〜.7 .006〜.15
AC/DC共用 301 NO TRIP .8〜12(*) .4〜8 .15〜3 .015〜.5 .005〜.2 .002〜.1 .002〜.08
308 NO TRIP 6〜80(*) 3.5〜60 1〜20 .04〜3 .005〜1 .002〜.5 .002〜.15
320 NO TRIP 30〜500(*) 20〜300 8〜100 .7〜20 .02〜9 .003〜1 .002〜.15

(*)135%での遮断時間です。AC/DC共用カーブは125%でMAY TRIPとなります。

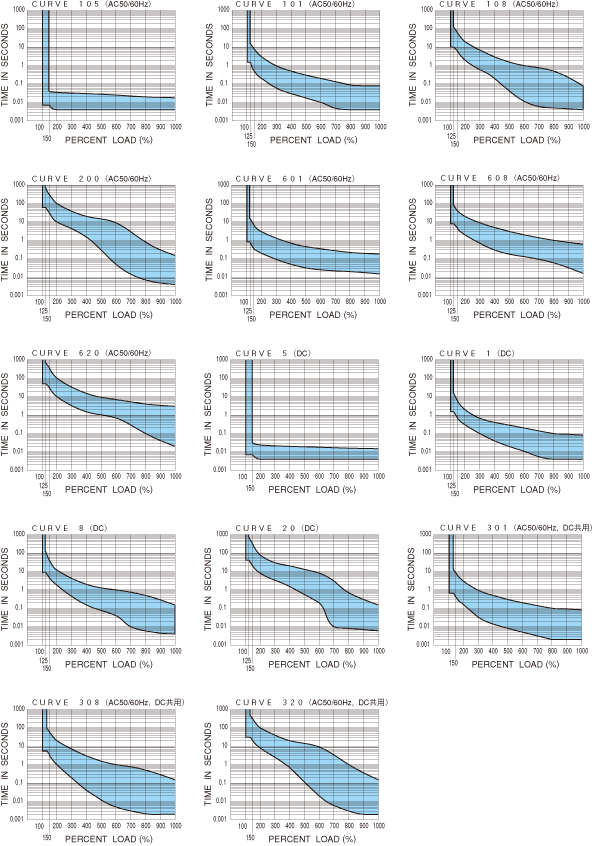

遮断特性カーブ
イナーシャルディレイ付特性
取付け姿勢
ねじ止めタイプ
温度補正
ねじ止めタイプ
